Усовершенствованный частотомер без микроконтроллера

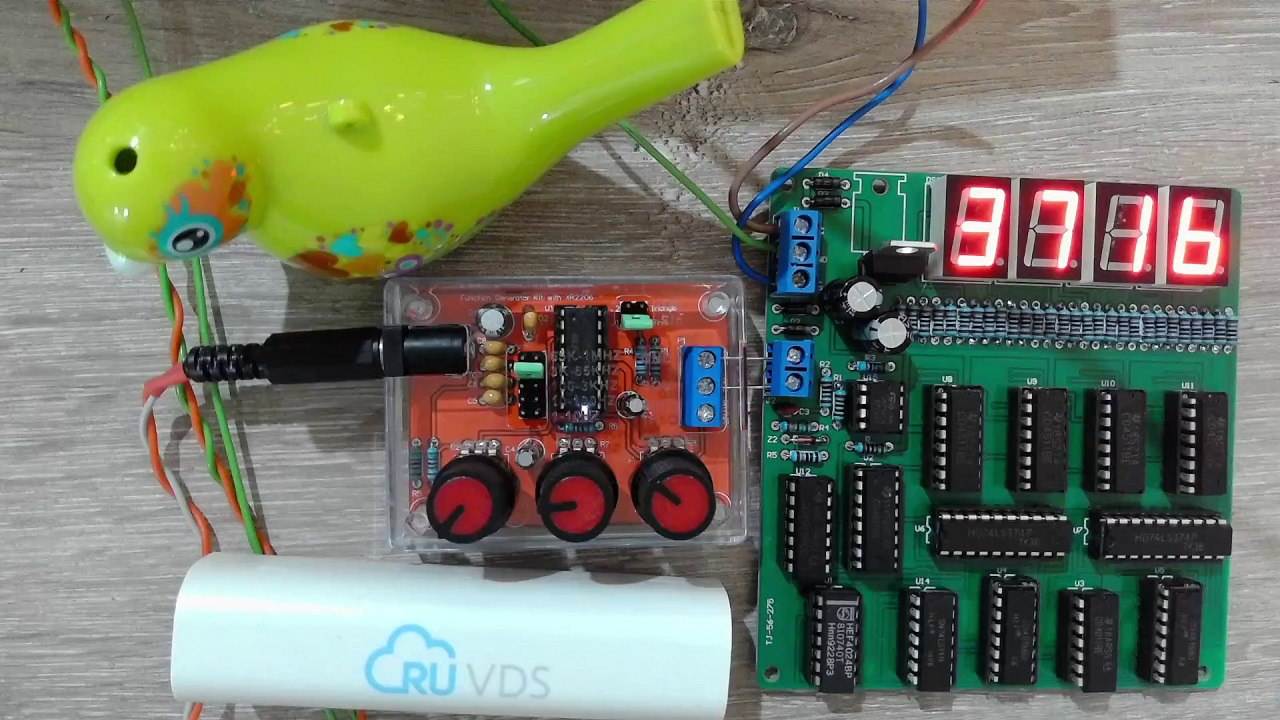

Усовершенствованный частотомер

Чтобы сконструировать усовершенствованный частотомер, достаточно понимать принципы работы электроники и уметь читать схемы.

Этот прибор — простой в сборке и интересный проект для начинающих электронщиков.
Его можно использовать в качестве измерительного прибора для определения частоты и амплитуды электрических сигналов.

Принцип работы частотомера

Частотомер работает на основе счётчика К561ИЕ8, который подсчитывает импульсы эталонной частоты, поступающие от генератора, собранного на микросхеме К561ТЛ0.
Импульсы подсчитываются до тех пор, пока не будет достигнута заданная частота.
Результат подсчёта выводится на четырёхразрядный цифровой индикатор.

Частота электрических сигналов в электросети составляет 50 Гц, что является эталонной частотой для нашего частотомера.
Это означает, что прибор будет измерять частоту в диапазоне от 10 до 10 000
